1. ระบบนี้ทำอะไร

อ่านหัวข้อนี้ก่อน ถ้าเพิ่งเริ่มใช้ระบบครั้งแรก

WQD (Water Quality Dashboard) ดึงค่าจากเครื่องวัดคุณภาพน้ำผ่านระบบเครือข่าย แล้วนำมาแสดงบนจอ LED แบบเรียลไทม์ พร้อมเก็บข้อมูลย้อนหลังเพื่อดูแนวโน้มและส่งออกเป็นรายงาน

2. หน้าจอในระบบ

ทุกหน้าเข้าได้จากเมนูมุมจอ ยกเว้นหน้าตั้งค่าที่ต้องใส่ PIN

เปิดเมนู

บนหน้าจอแสดงผล LED และหน้ากราฟย้อนหลัง จะมีปุ่มเมนูอยู่ที่ขอบจอ กดปุ่มนั้นเพื่อเปิดรายการหน้าต่าง ๆ หรือกดคีย์ลัด Ctrl + Shift + M

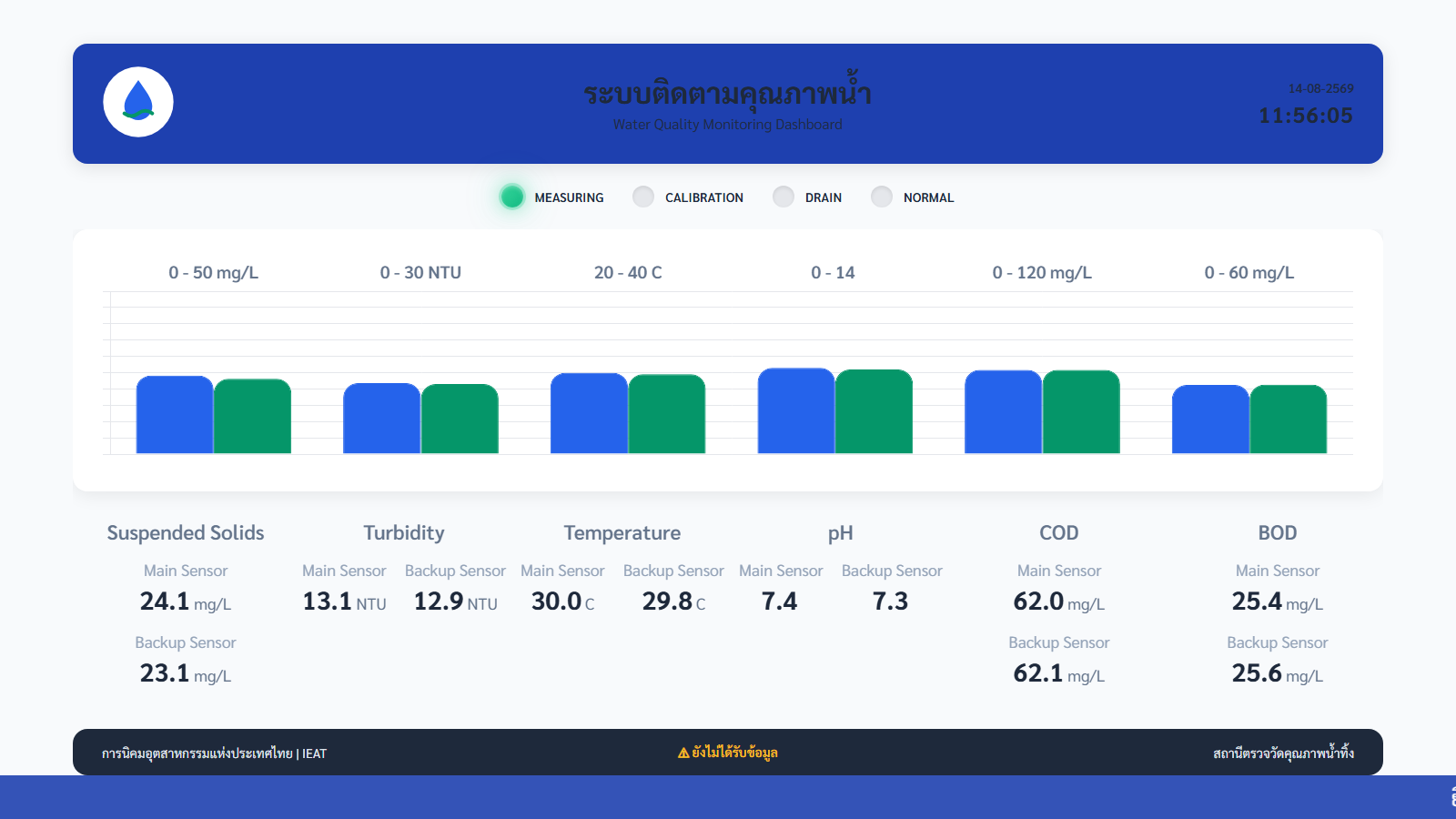

3. หน้าจอแสดงผล LED

หน้าหลักที่ใช้ฉายบนจอ ออกแบบให้อ่านได้จากระยะไกลและเปิดค้างไว้ได้ 24 ชั่วโมง

ส่วนประกอบบนหน้าจอ

1. โลโก้หน่วยงาน (บนซ้าย) — อัปโหลดหรือใส่ URL ได้ในหน้าตั้งค่า → Branding ถ้าไม่ตั้งค่าจะเว้นว่าง
2. ชื่อระบบและชื่อรอง (บนกลาง) — ข้อความสองบรรทัด แก้ได้ในหน้าตั้งค่า → Branding พร้อมปรับขนาด/ความหนาตัวอักษรได้
3. วันที่และเวลาปัจจุบัน (บนขวา) — เวลาไทย รูปแบบ วัน-เดือน-ปี พ.ศ. เดินตลอดเวลาแม้ยังไม่มีข้อมูลใหม่เข้ามา
4. ไฟสถานะโหมด — วงกลมเรียงกันใต้หัวข้อ ดวงที่สว่างคือโหมดที่เครื่องวัดรายงานอยู่ (ภาพตัวอย่าง: MEASURING) ชื่อและค่าของแต่ละโหมดตั้งได้ในหน้าตั้งค่า → Modes
5. ข้อความช่วงมาตรฐาน — บรรทัดบนสุดของกล่องกราฟ เช่น 0 - 50 mg/L คือช่วง Range Min–Max ของพารามิเตอร์นั้น ใช้เป็นฐานคิดความสูงของแท่ง

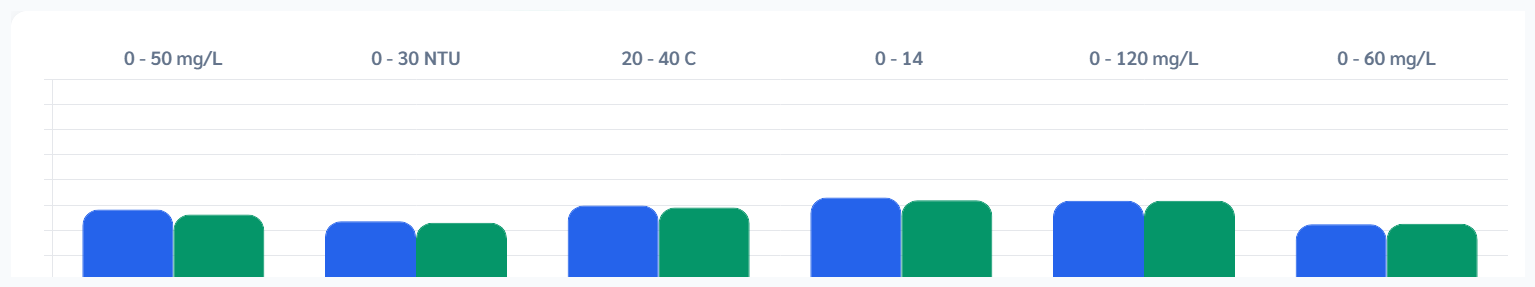

6. กราฟแท่ง — หนึ่งกลุ่มต่อหนึ่งพารามิเตอร์ ถ้าพารามิเตอร์รับค่าจากสองแหล่งวัดจะมีสองแท่ง สีของแท่งคือสีที่ตั้งไว้ให้แหล่งข้อมูลนั้น (ภาพตัวอย่าง: น้ำเงิน = Main Sensor, เขียว = Backup Sensor)

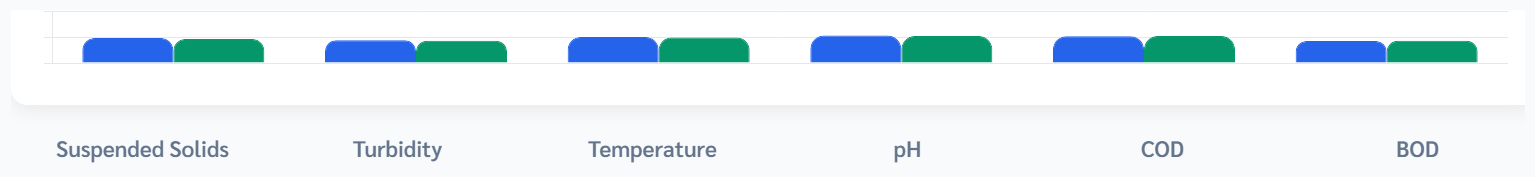

7. การ์ดค่า — ใต้กราฟคือค่าตัวเลขจริงพร้อมหน่วย แยกตามแหล่งวัดและมีชื่อแหล่งกำกับเมื่อมีมากกว่าหนึ่งแหล่ง ค่านี้คือค่าที่ผ่านสูตรคำนวณแล้ว
8. แถบท้ายจอ — ซ้ายและขวาเป็นข้อความประจำหน่วยงาน (Branding) ตรงกลางคือ เวลาที่ข้อมูลบนจออัปเดตล่าสุด ซึ่งเป็นจุดที่ต้องดูเมื่อสงสัยว่าข้อมูลค้าง

ดูใกล้ ๆ ทีละส่วน

ภาพต่อไปนี้คือส่วนเดียวกับที่กล่าวไว้ด้านบน ตัดมาให้เห็นชัดขึ้น

การอ่านกราฟแท่ง

• แท่งกราฟ อ่านความสูงเป็นตัวเลขไม่ได้ เพราะเป็นสัดส่วนเทียบกับช่วงมาตรฐานของพารามิเตอร์นั้น (Range Min–Max) จึงเทียบข้ามพารามิเตอร์ที่มีหน่วยต่างกันได้ในกราฟเดียว
• ค่าตัวเลขจริงพร้อมหน่วย อ่านจากการ์ดค่าใต้กราฟ
• ถ้าพารามิเตอร์หนึ่งรับค่าจากหลายแหล่งวัด การ์ดจะแสดงชื่อแหล่งกำกับไว้ทุกค่า
• ขนาดตัวอักษรปรับอัตโนมัติตามความกว้างจอ ตั้งแต่มือถือจนถึงจอ 4K

สื่อหมุนเวียนและข้อความวิ่ง

ระบบสลับแสดงสื่อประชาสัมพันธ์เป็นรอบได้ ทั้งรูปภาพ วิดีโอ YouTube สัญญาณ IPTV และหน้าเว็บ รวมถึงข้อความวิ่ง (Marquee) ที่ตั้งตำแหน่งบน/กลาง/ล่างได้ ทั้งหมดตั้งค่าในหน้าตั้งค่า → แท็บ 📺 Ads & Marquee

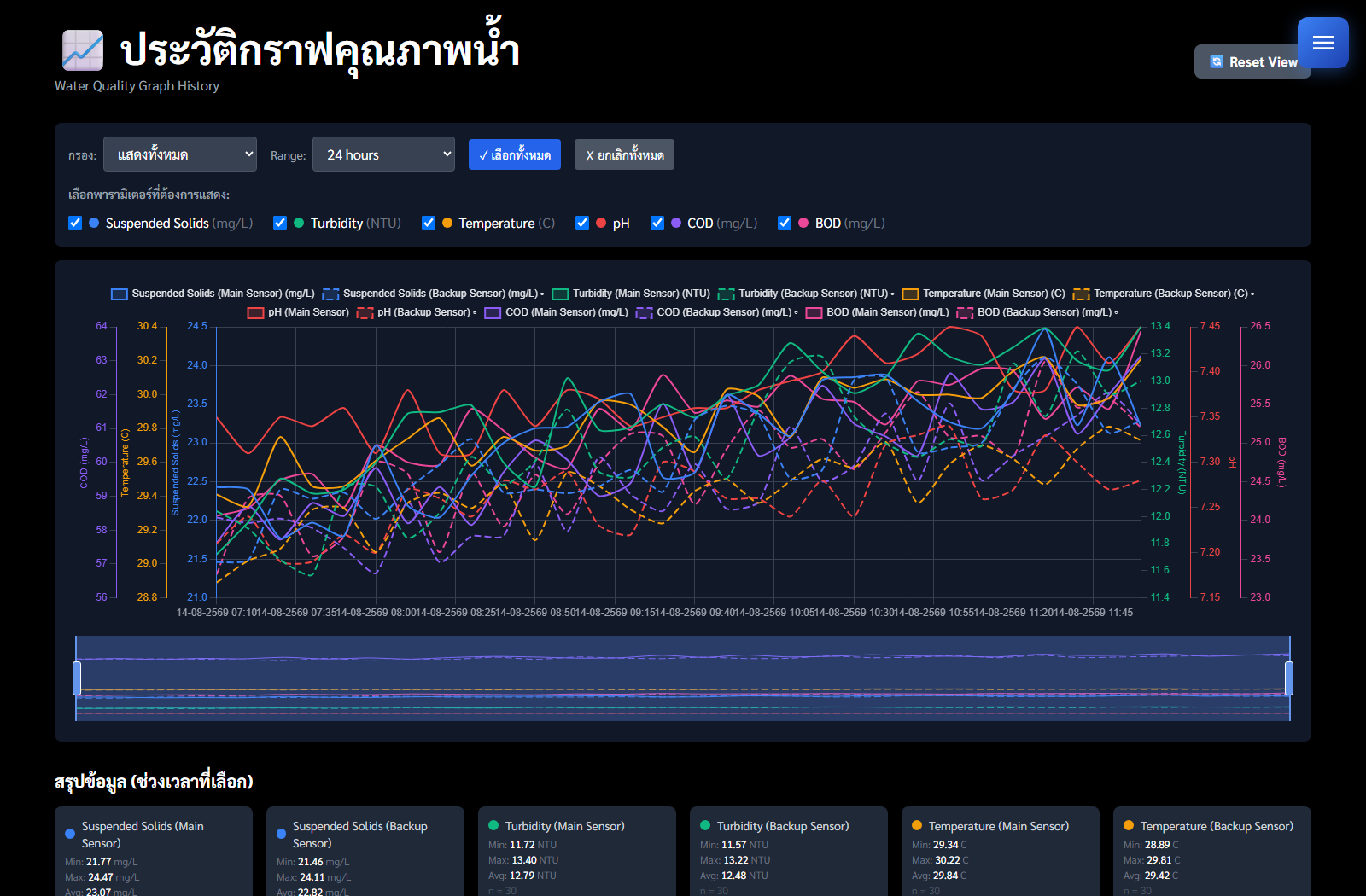

4. กราฟย้อนหลังและการส่งออกข้อมูล

หน้า กราฟย้อนหลัง ใช้ดูแนวโน้มและดึงข้อมูลไปทำรายงาน

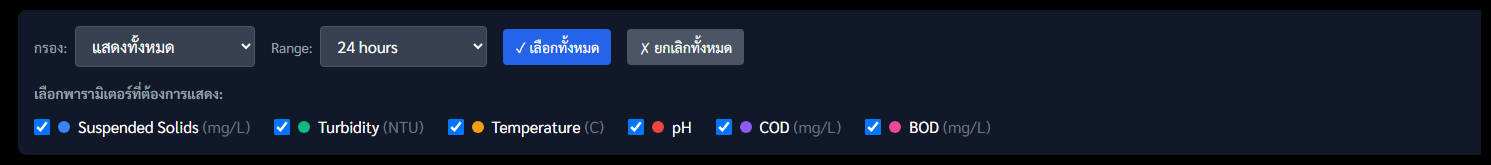

1. แถบควบคุมด้านบน — ซ้ายไปขวา: กรอง (เลือกดูเฉพาะแหล่งวัด), Range (ช่วงเวลา) และตัวเลขบอกจำนวนจุดข้อมูลที่โหลดมา
2. รายการติ๊กพารามิเตอร์ — ติ๊ก/เอาติ๊กออกเพื่อซ่อนหรือแสดงเส้นนั้น มีปุ่ม เลือกทั้งหมด / ยกเลิกทั้งหมด ช่วยเมื่อมีหลายเส้น
3. กราฟหลัก — เส้นทึบคือแหล่งวัดหลัก เส้นประคือแหล่งสำรอง สีตรงกับจุดสีในรายการติ๊ก แกน Y ทางซ้าย/ขวาแยกตามพารามิเตอร์และใช้สีเดียวกับเส้น เพราะแต่ละพารามิเตอร์มีหน่วยและช่วงค่าต่างกัน

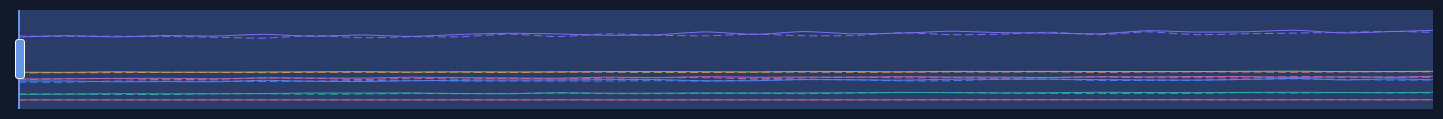

4. แถบเลื่อนใต้กราฟ — ลากขอบซ้าย/ขวาเพื่อย่อขยายช่วงเวลาที่แสดงอย่างรวดเร็ว (ซูมด้วยล้อเมาส์และลากเพื่อเลื่อนก็ได้ ปุ่ม Reset View มุมขวาบนคืนมุมมองเดิม)

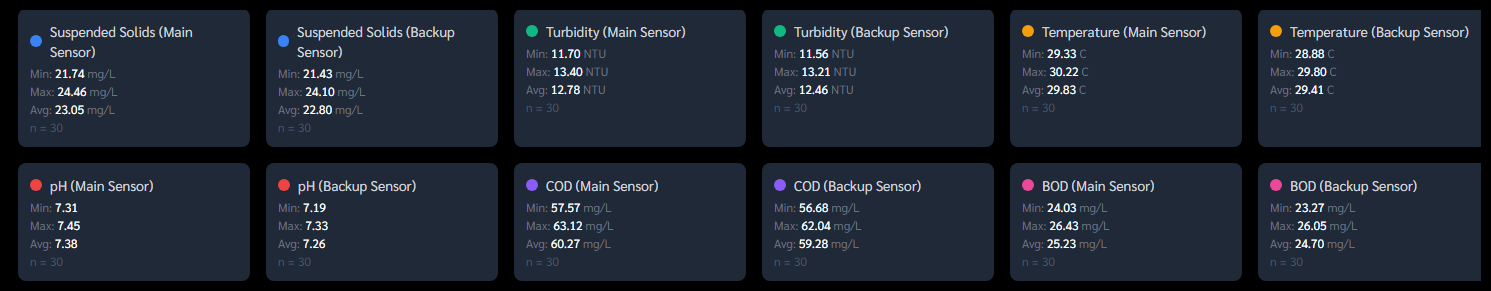

5. สรุปข้อมูลของช่วงที่เลือก — การ์ด หนึ่งใบต่อหนึ่งเส้นในกราฟ คือแยกตามพารามิเตอร์ และแยกตามแหล่งข้อมูล/สถานี (ชื่อบนการ์ดจะบอกไว้ เช่น BOD (สถานี 2)) บอกค่าต่ำสุด/สูงสุด/เฉลี่ย และจำนวนค่าที่ใช้คิด (n) ตามช่วงเวลาที่กำลังแสดง — ทั้งสามค่าคิดจากเส้นที่เห็นบนกราฟตรง ๆ
   การ์ดจะไม่รวมสองสถานีเข้าด้วยกัน — ถ้าสถานีหนึ่งอ่านได้ 5 และอีกสถานีอ่านได้ 150 จะเห็นสองการ์ดตามจริง ไม่ใช่การ์ดเดียวที่บอก 77

เลือกช่วงเวลาที่ต้องการดู

ช่อง Range เลือกได้ 24 ชั่วโมง, 7 วัน, 30 วัน หรือ 6 เดือน (6 เดือนคือช่วงที่ระบบเก็บข้อมูลไว้สูงสุด)

เครื่องมือบนกราฟ

• เลือกเฉพาะพารามิเตอร์หรือแหล่งวัดที่ต้องการดู ด้วยรายการติ๊กด้านบนกราฟ (มีปุ่มเลือกทั้งหมด / ไม่เลือกทั้งหมด)
• ซูมด้วยล้อเมาส์ และเลื่อนดูด้วยการคลิกลาก — กดปุ่มรีเซ็ตซูมเพื่อกลับมุมมองเดิม
• แถบเลื่อนใต้กราฟ (brush) ใช้ย่อ/ขยายช่วงเวลาที่แสดงได้เร็ว ๆ

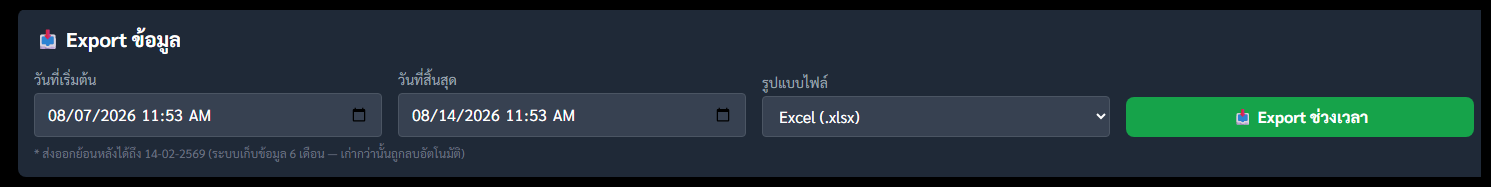

ส่งออกข้อมูล

1. เลือก วันที่เริ่ม และ วันที่สิ้นสุด ในกล่องส่งออก
2. เลือก รูปแบบไฟล์: Excel (.xlsx) หรือ CSV
3. กด 📥 Export ช่วงเวลา ไฟล์จะถูกดาวน์โหลดทันที
4. เลือกย้อนหลังได้เท่าที่ระบบยังเก็บข้อมูลไว้ — ช่องวันที่จะไม่ให้เลือกเกินกว่านั้น (ข้อความใต้กล่องบอกวันที่เก่าที่สุดที่ยังมีข้อมูล) เพราะข้อมูลที่เก่ากว่าระยะเก็บถูกลบอัตโนมัติไปแล้ว ถ้าพิมพ์วันที่เก่ากว่าลงไปเอง ระบบจะเลื่อนมาให้เท่าที่มีข้อมูลจริง

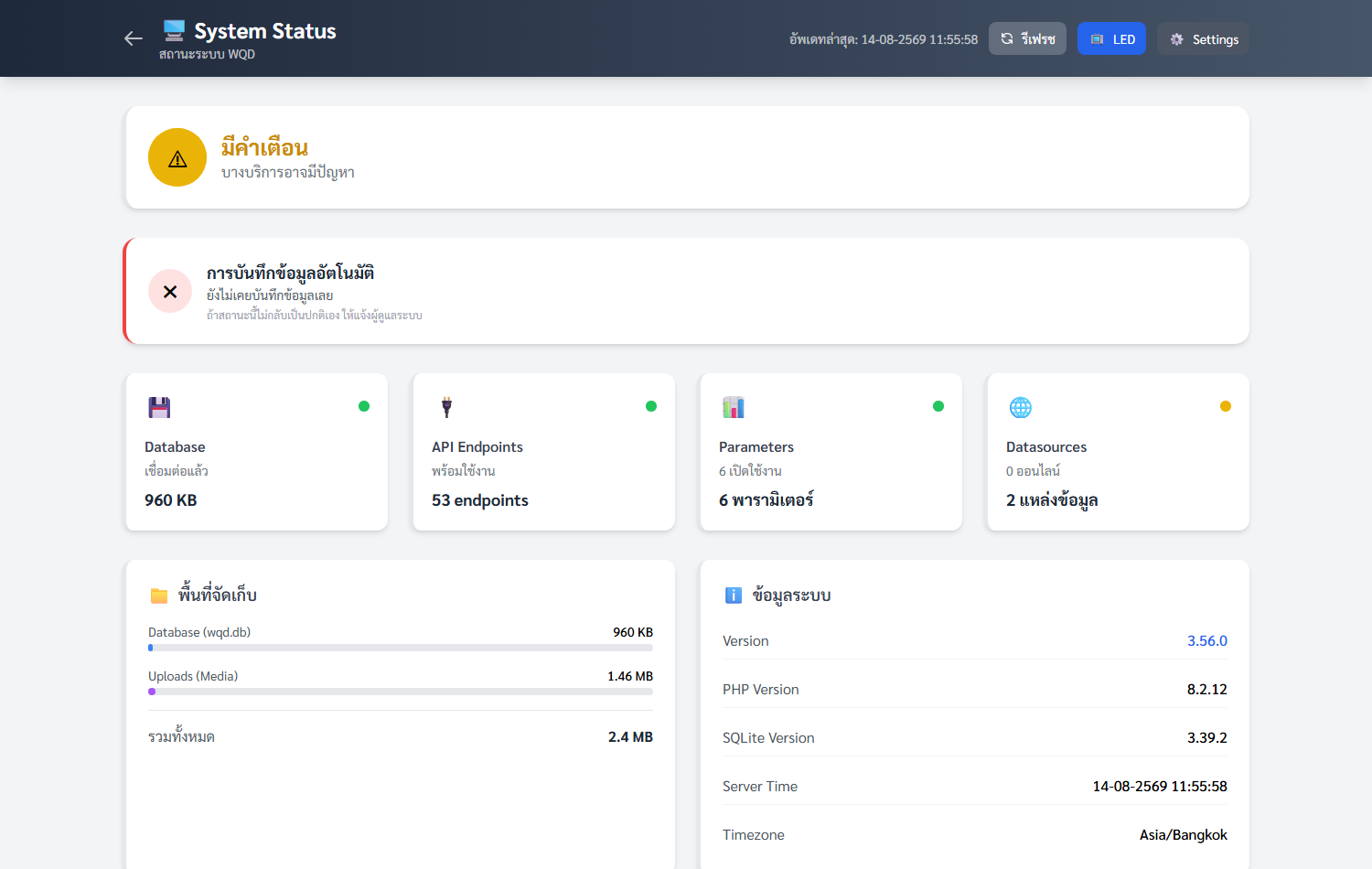

5. สถานะระบบ

หน้า สถานะระบบ ใช้ตรวจสุขภาพระบบอย่างรวดเร็ว

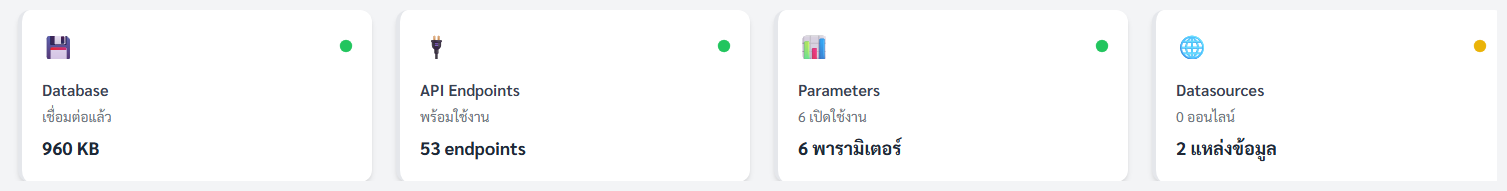

หน้านี้สรุปให้ดู การบันทึกข้อมูลอัตโนมัติ เป็นการ์ดใบแรก แล้วต่อด้วยสี่ส่วน: ฐานข้อมูล, การเชื่อมต่อ API, จำนวนพารามิเตอร์ และ แหล่งข้อมูล พร้อมบันทึกเหตุการณ์ล่าสุดของระบบ

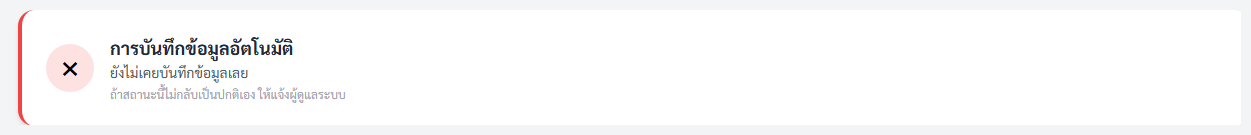

การ์ด “การบันทึกข้อมูลอัตโนมัติ” — ดูใบนี้ก่อนใบอื่น

ระบบเก็บข้อมูลย้อนหลังด้วยตัวเองตลอด 24 ชั่วโมง โดยไม่ต้องเปิดหน้าจอไว้ การ์ดใบนี้บอกว่างานนั้นยังเดินอยู่หรือไม่ ซึ่งเป็นความผิดปกติที่มองไม่เห็นจากหน้าจออื่น — กราฟกับรายงานจะยัง “ดูปกติ” อยู่พักหนึ่ง แล้วค่อยกลายเป็นข้อมูลเก่า

1. สรุปภาพรวมด้านบน — บอกสถานะรวมของระบบในบรรทัดเดียว ถ้าขึ้นเป็นคำเตือน ให้ไล่ดูการ์ดด้านล่างว่าส่วนใดผิดปกติ
2. Database — สถานะและขนาดไฟล์ฐานข้อมูล ขนาดที่โตขึ้นเรื่อย ๆ เป็นเรื่องปกติ ระบบลบข้อมูลเก่าเกินระยะเก็บให้เอง
3. API Endpoints — จำนวนบริการเบื้องหลังที่ตอบสนอง ใช้ยืนยันว่าตัวระบบเองยังทำงาน
4. Parameters / Datasources — จำนวนที่ตั้งไว้และจำนวนที่เปิดใช้งาน/ออนไลน์ ถ้า online เป็น 0 แต่ค่าบนจอยังขึ้นอยู่ แปลว่ากำลังแสดงค่าที่ได้รับล่าสุดไว้ ไม่ใช่ค่าสด
5. รายละเอียดแหล่งข้อมูล — แสดงที่อยู่ API ของแต่ละแหล่งพร้อมข้อความข้อผิดพลาดที่ได้รับจริง (เช่น หมดเวลาเชื่อมต่อ) ข้อความนี้มีประโยชน์มากเวลาแจ้งผู้ดูแลระบบ ให้ถ่ายภาพหน้าจอส่วนนี้แนบไปด้วย

ใช้หน้านี้เป็นด่านแรกเมื่อรู้สึกว่าข้อมูลผิดปกติ — ถ้าทุกส่วนขึ้นสถานะปกติ แต่ค่าบนจอยังไม่อัปเดต ปัญหามักอยู่ที่ฝั่งเครื่องวัดหรือเครือข่าย ให้แจ้งผู้ดูแลระบบพร้อมบอกเวลาที่เริ่มพบปัญหา

6. การตั้งค่า (ต้องใส่ PIN)

สำหรับผู้ที่ได้รับมอบหมายให้ดูแลระบบเท่านั้น

เข้าหน้าตั้งค่า

1. เปิดหน้าจอแสดงผล LED แล้วเปิดเมนู (ปุ่มขอบจอ หรือ Ctrl + Shift + M)

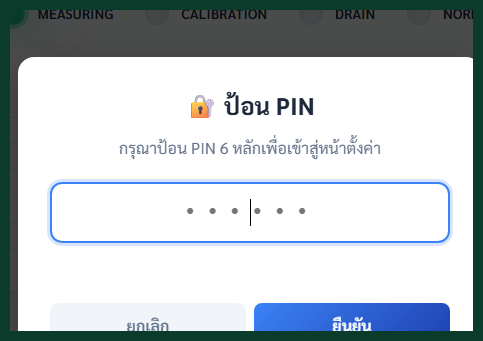

2. เลือกรายการตั้งค่า จะมีกล่องให้ใส่ PIN 6 หลัก
3. ใส่ PIN แล้วกด Enter ระบบจะพาไปหน้าตั้งค่า

แท็บต่าง ๆ ในหน้าตั้งค่า — ภาพรวม

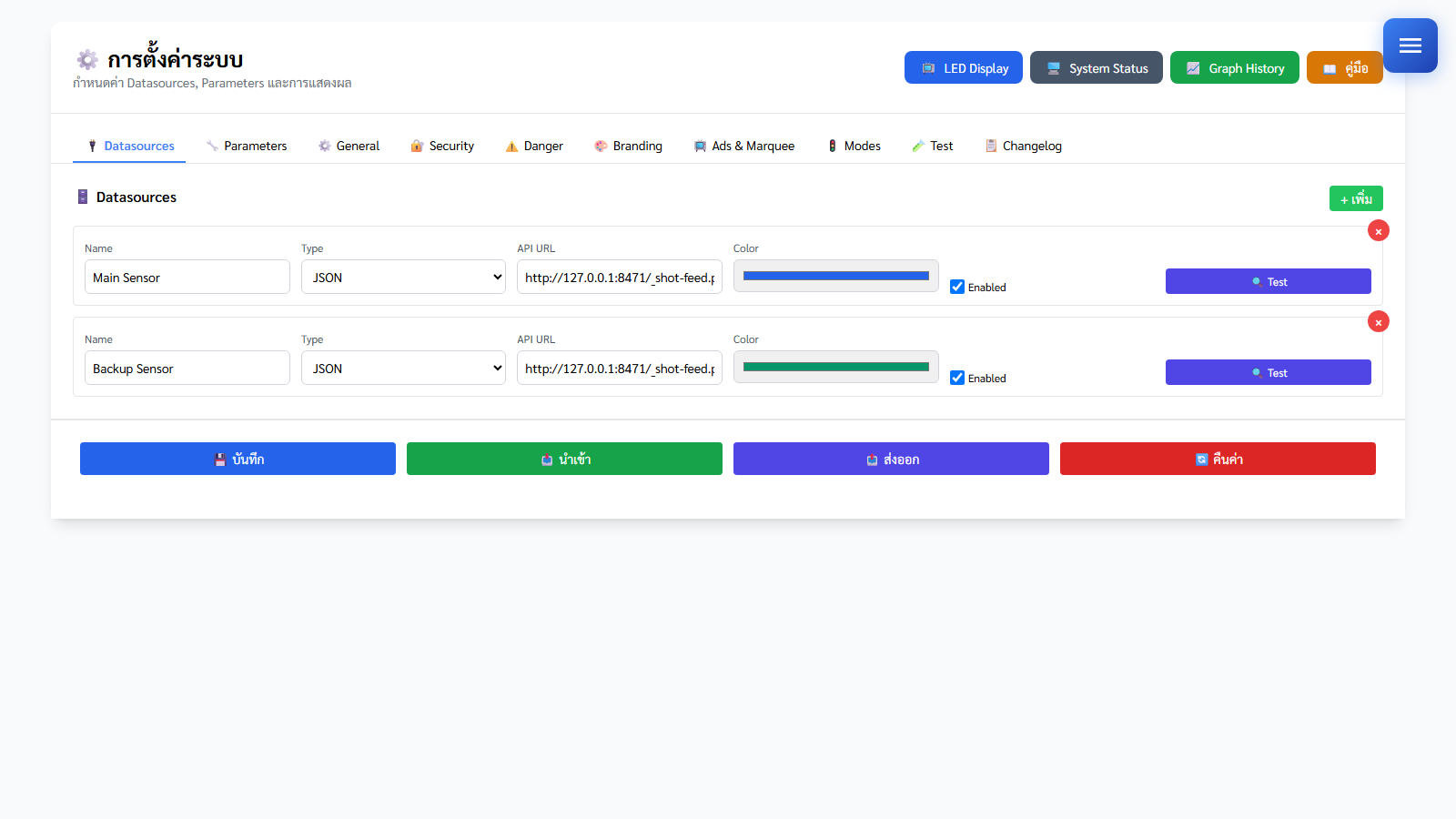

🔌 แท็บ Datasources — แหล่งข้อมูล

หนึ่งแถว = หนึ่งเครื่องวัด/สถานี กด + เพิ่ม เพื่อสร้างแถวใหม่ และปุ่ม × มุมขวาบนของแถวเพื่อลบ

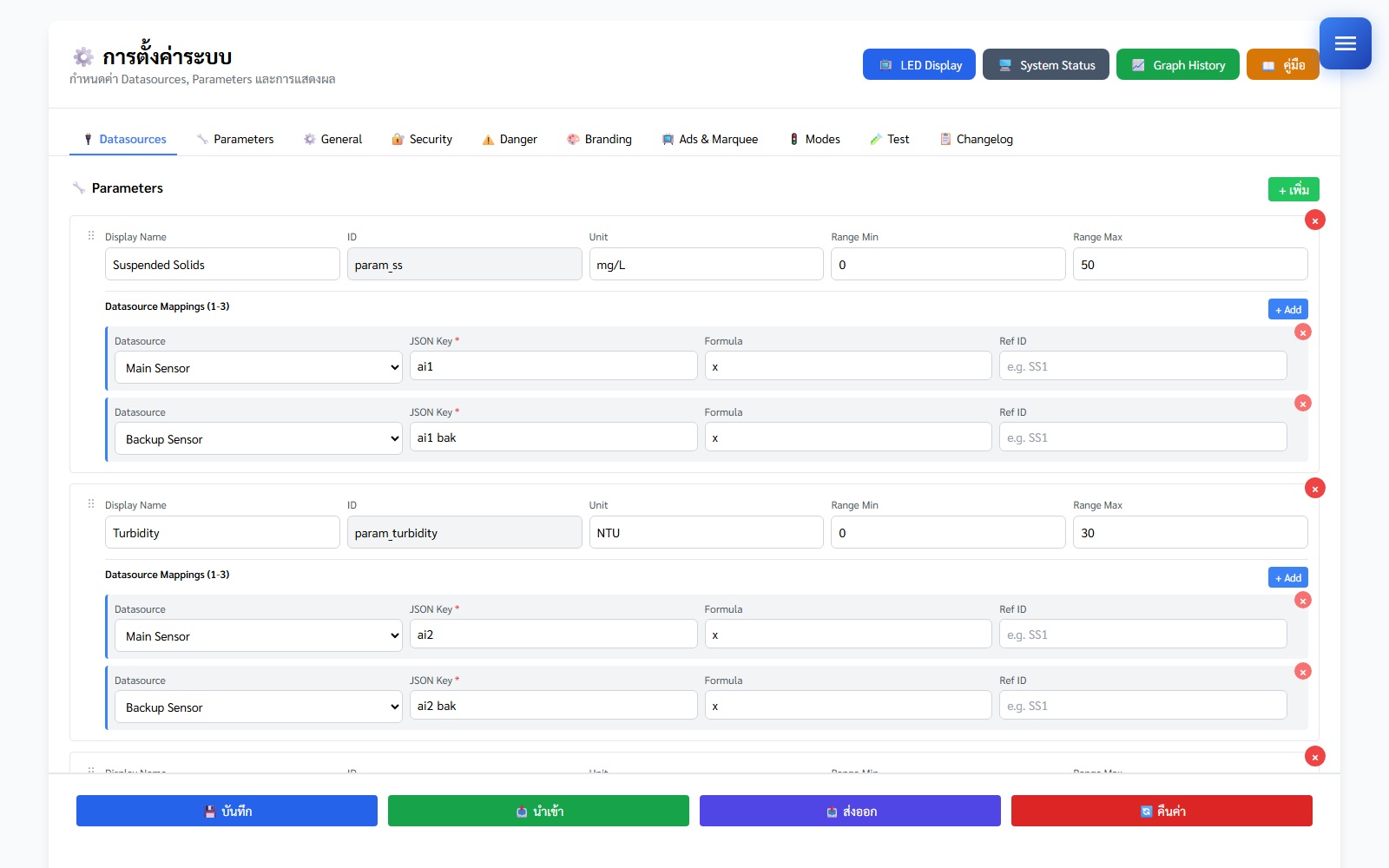

🔧 แท็บ Parameters — รายการค่าที่แสดง

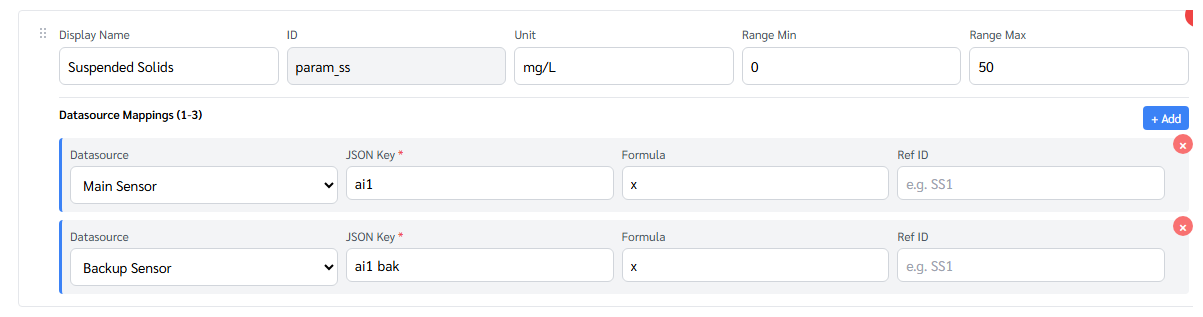

หนึ่งกล่อง = หนึ่งพารามิเตอร์ (เช่น pH, COD) ลากที่จับ ⠿ ด้านซ้ายเพื่อสลับลำดับการแสดงบนจอ กด + เพิ่ม เพื่อสร้างพารามิเตอร์ใหม่

กล่องสีเทาด้านล่างคือ Datasource Mappings ผูกได้ 1–3 แหล่งต่อพารามิเตอร์ (กด + Add เพื่อเพิ่ม):

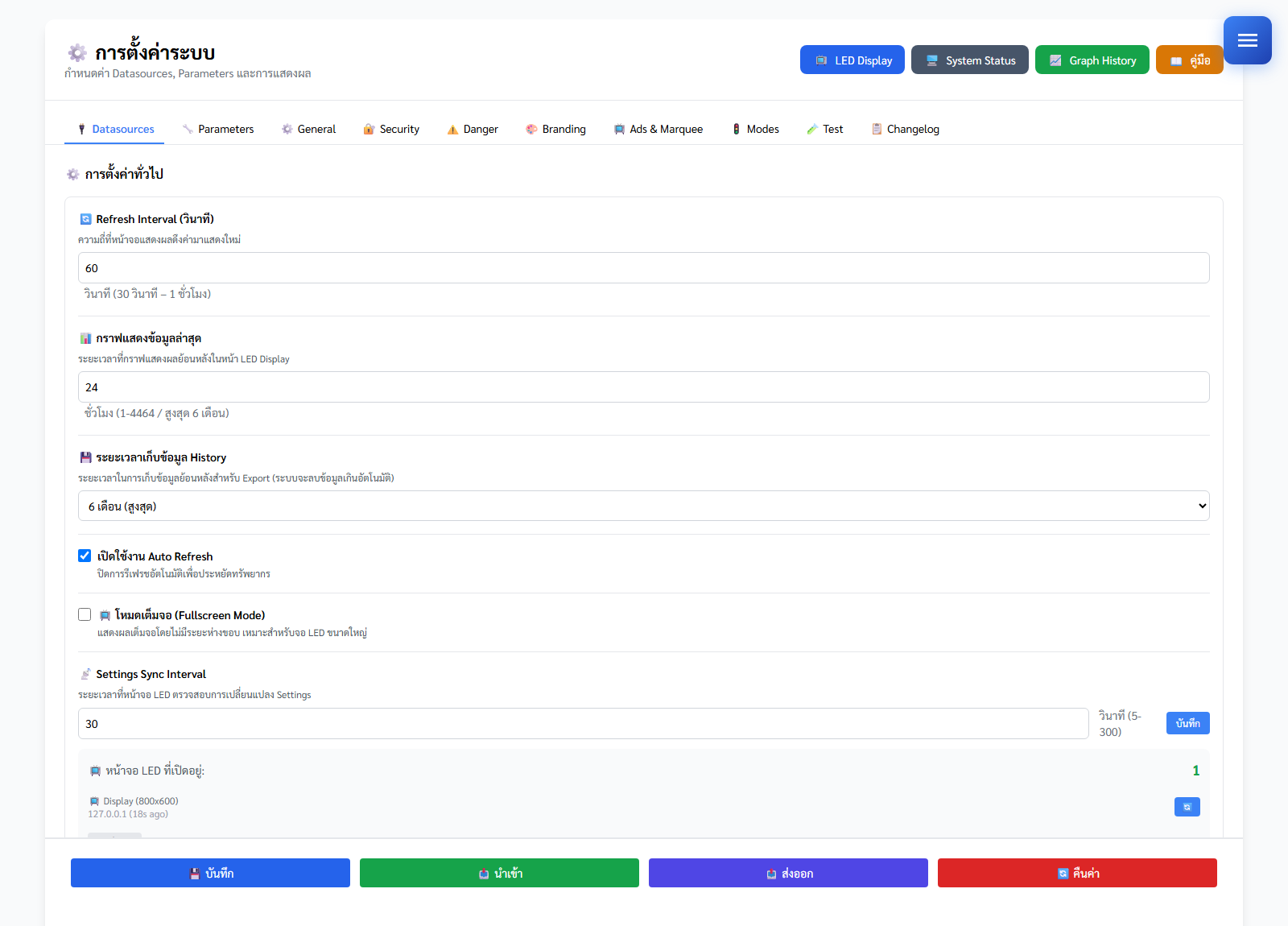

⚙️ แท็บ General — ค่ากลางของระบบ

แท็บนี้รวมทุกอย่างที่มีผลกับระบบทั้งระบบ เรียงจากบนลงล่างตามที่เห็นบนหน้าจอ

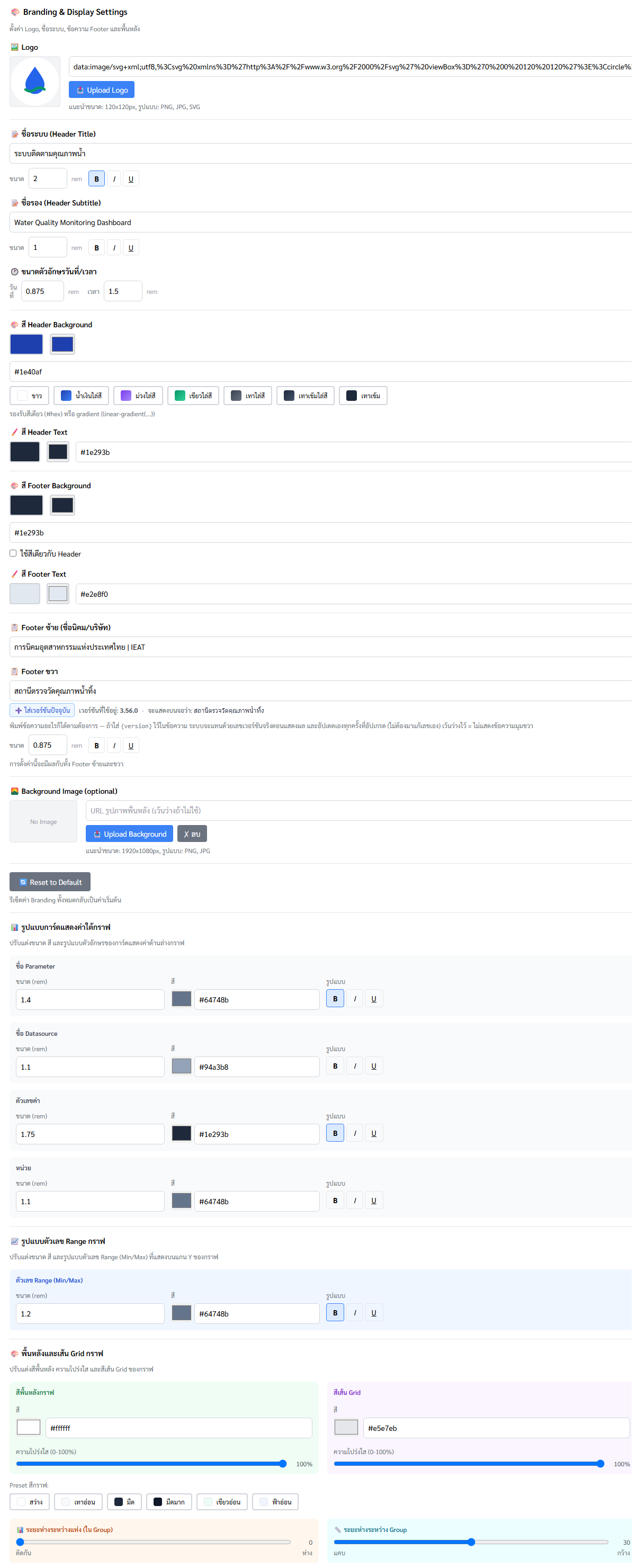

🎨 แท็บ Branding — หน้าตาของหน้าจอ LED

แท็บนี้ยาวที่สุด แบ่งเป็น 4 กลุ่มตามลำดับบนหน้าจอ

1) โลโก้ หัวจอ และท้ายจอ

• Logo — อัปโหลดไฟล์ภาพ หรือวาง URL ก็ได้ ปล่อยว่างได้ถ้าไม่ต้องการโลโก้
• ชื่อระบบ / ชื่อรอง — ข้อความสองบรรทัดกลางหัวจอ แต่ละบรรทัดปรับ ขนาด และ ตัวหนา/เอียง/ขีดเส้นใต้ แยกกันได้
• ขนาดวันที่ / เวลา — ปรับขนาดตัวเลขวันที่และเวลามุมขวาของหัวจอแยกกัน
• สี Header/Footer — เลือกสีพื้นหลังและสีตัวอักษรได้ทั้งหัวจอและท้ายจอ (พิมพ์รหัสสีเองก็ได้) มีตัวเลือก ให้สี Footer ตรงกับ Header เพื่อความรวดเร็ว
• Footer ซ้าย / ขวา — ข้อความประจำหน่วยงานสองมุมล่าง พร้อมตั้งขนาดและสไตล์ตัวอักษร
  ช่อง Footer ขวา พิมพ์ข้อความอะไรก็ได้ และถ้าอยากให้แสดงเลขเวอร์ชันของระบบ ให้กดปุ่ม ➕ ใส่เวอร์ชันปัจจุบัน — ระบบจะใส่รหัส {version} ลงในข้อความ แล้วแทนด้วยเลขจริงตอนแสดงบนจอ (อัปเกรดแล้วเลขเปลี่ยนตามเอง ไม่ต้องมาแก้) ใต้ช่องมีตัวอย่างให้ดูว่าจะขึ้นบนจอว่าอะไร · เว้นว่าง = ไม่แสดงข้อความมุมขวา
• ภาพพื้นหลัง — อัปโหลดหรือใส่ URL (แนะนำ 1920×1080 PNG/JPG) มีปุ่มล้างภาพพื้นหลัง
• คืนค่า Branding — ย้อนกลุ่มนี้กลับค่าเริ่มต้นโดยไม่แตะการตั้งค่าอื่น

2) รูปแบบการ์ดแสดงค่าใต้กราฟ — ปรับ ขนาด สี ตัวหนา/เอียง/ขีดเส้นใต้ แยกกัน 4 ส่วน: ชื่อพารามิเตอร์ · ชื่อแหล่งข้อมูล · ตัวเลขค่า · หน่วย

3) รูปแบบตัวเลข Range ของกราฟ — ปรับขนาด/สี/สไตล์ของข้อความช่วงมาตรฐานที่อยู่เหนือกราฟ

4) พื้นหลังและเส้น Grid ของกราฟ

• สีพื้นหลังกราฟ + ความโปร่งใส — ลดความโปร่งใสเพื่อให้เห็นภาพพื้นหลังของจอผ่านกล่องกราฟ
• สีเส้น Grid + ความโปร่งใส — และมี Preset สำเร็จรูป (สว่าง / เทาอ่อน / มืด / มืดมาก / เขียวอ่อน / ฟ้าอ่อน) กดครั้งเดียวเซ็ตให้ทั้งชุด
• ระยะห่างระหว่างแท่ง และ ระยะห่างระหว่างกลุ่ม — ปรับให้แท่งอ่านง่ายเมื่อมีพารามิเตอร์มากหรือน้อย

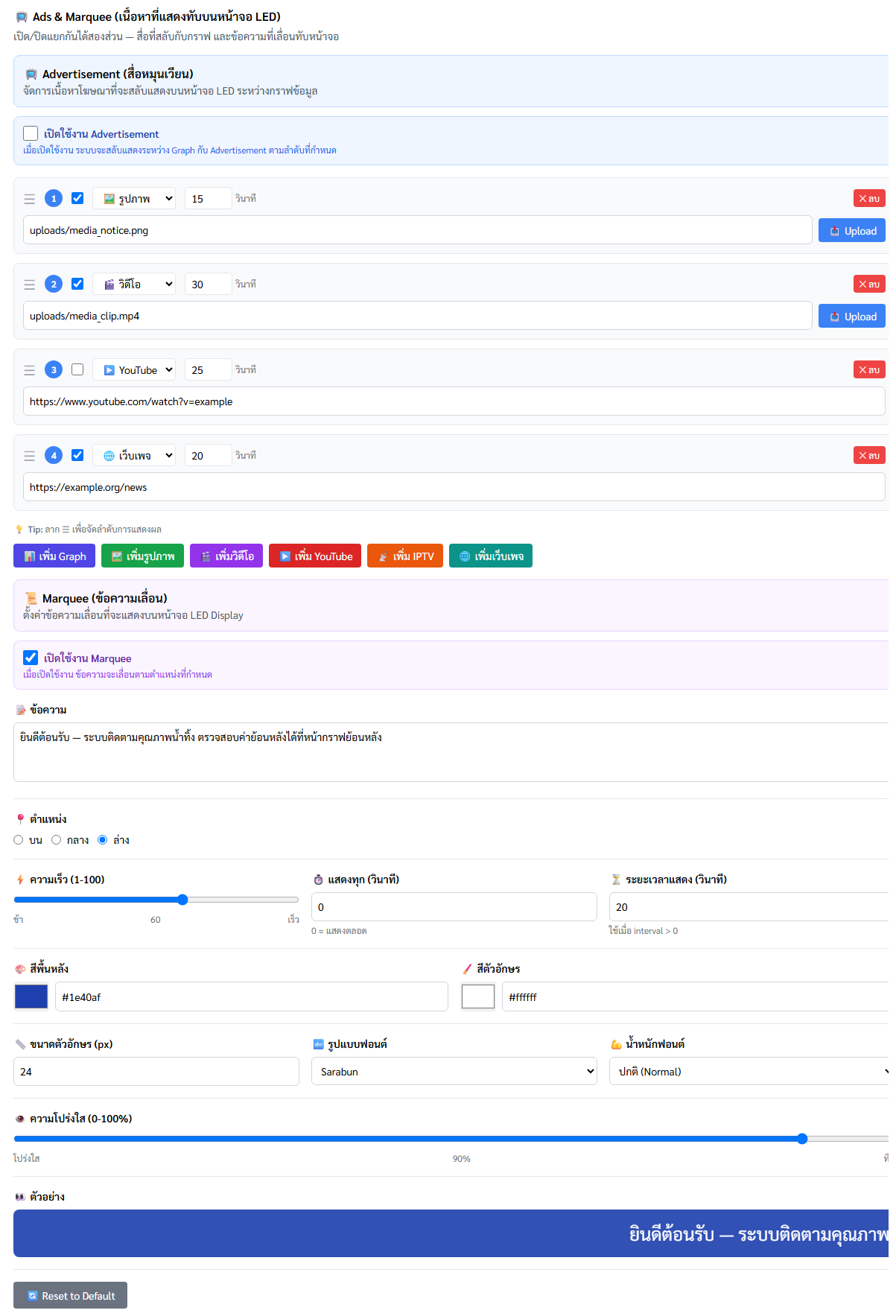

📺 แท็บ Ads & Marquee — สื่อหมุนเวียน

แท็บนี้มีสองส่วน แต่ละส่วนเปิด/ปิดแยกกันได้: สื่อหมุนเวียน ด้านบน และ ข้อความเลื่อน ด้านล่าง — ทั้งสองอยู่หน้าเดียวกัน

เปิด/ปิดทั้งระบบด้วยสวิตช์ด้านบน แล้วเพิ่มรายการสื่อได้ 5 ชนิด: รูปภาพ · วิดีโอ · YouTube · IPTV (สัญญาณสตรีม) · หน้าเว็บ

• แต่ละรายการตั้ง ระยะเวลาแสดง (วินาที) และ เปิด/ปิด เฉพาะรายการนั้นได้
• ลากสลับลำดับได้ ระบบจะวนแสดงตามลำดับที่จัดไว้ สลับกับหน้ากราฟ
• รูปและวิดีโออัปโหลดเข้าระบบได้ ส่วน YouTube/IPTV/หน้าเว็บใส่เป็นลิงก์

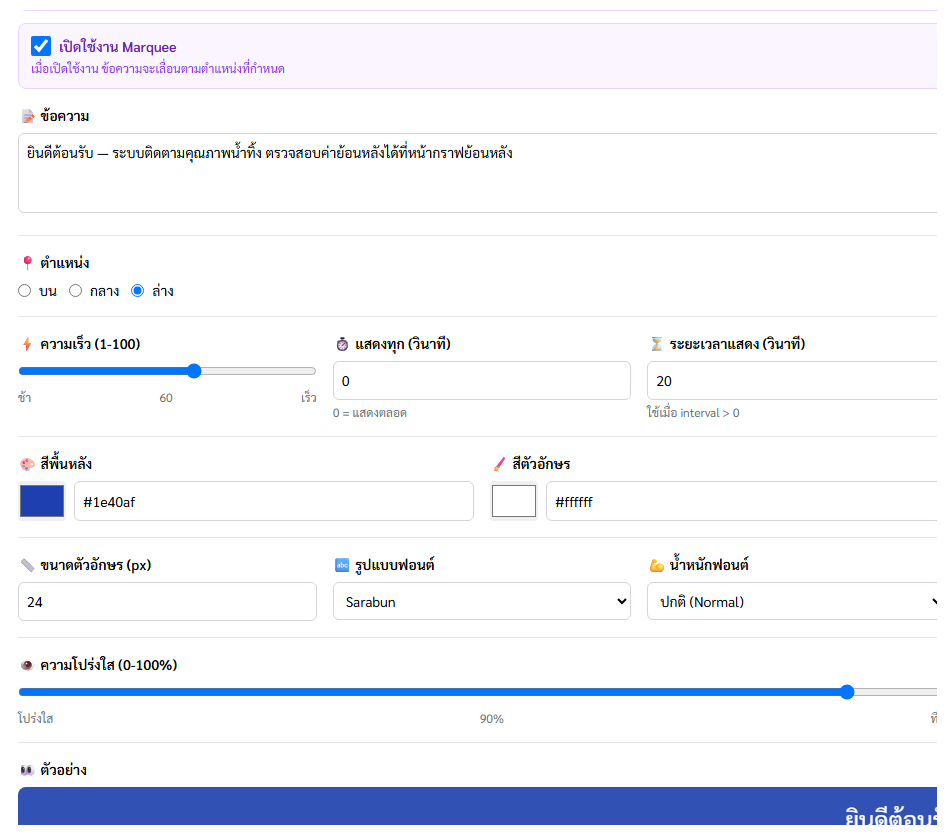

📜 ส่วน ข้อความเลื่อน (Marquee) — อยู่ในแท็บเดียวกัน

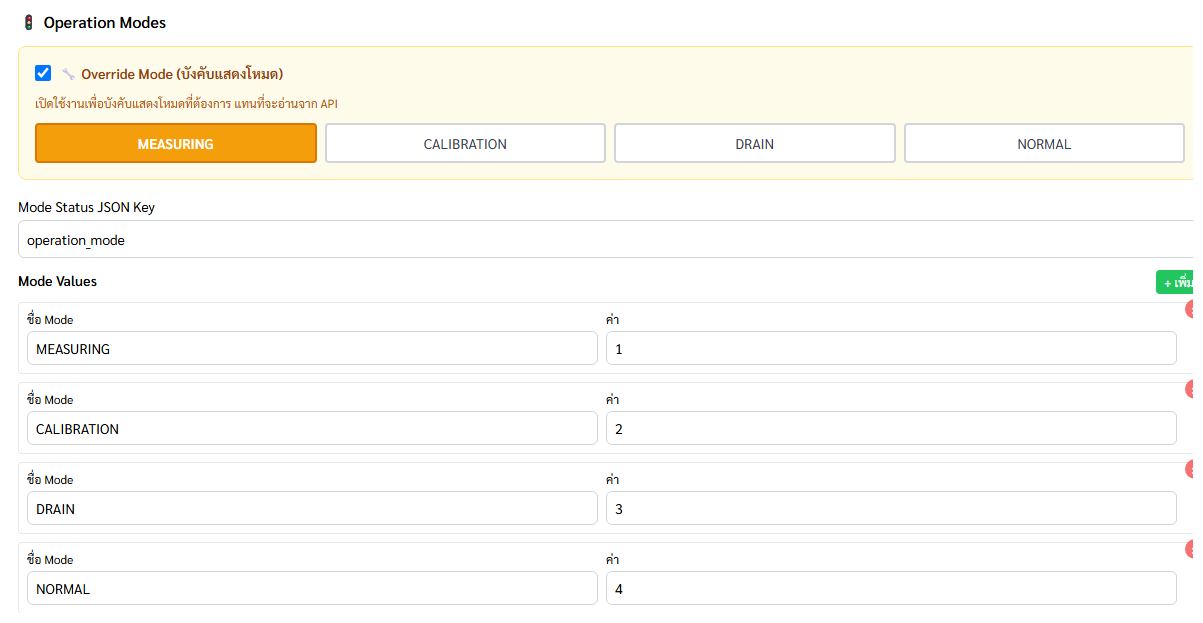

🚦 แท็บ Modes — ไฟสถานะโหมดการทำงาน

ใช้แปลงค่าตัวเลขที่เครื่องวัดรายงาน ให้เป็นดวงไฟพร้อมชื่อโหมดบนจอ

• Mode Status JSON Key — ชื่อฟิลด์ที่เครื่องวัดใช้บอกโหมด (เช่น mode) ระบบจะอ่านค่านี้แล้วจับคู่กับตารางด้านล่าง
• รายการโหมด — แต่ละแถวมี ชื่อ Mode และ ค่า ที่ต้องตรงกับที่เครื่องส่งมา เช่น MEASURING = 1, CALIBRATION = 2 กด + เพิ่ม เพื่อสร้างแถวใหม่ และ × เพื่อลบ
• บังคับแสดงโหมด (Mode Override) — เปิดเพื่อล็อกให้จอแสดงโหมดที่เลือกไว้ตลอด โดยไม่อ่านจากเครื่องวัด เหมาะกับช่วงซ่อมบำรุงหรือสาธิตงาน อย่าลืมปิดกลับ เมื่อเสร็จ ไม่งั้นไฟสถานะจะไม่ตรงความจริง

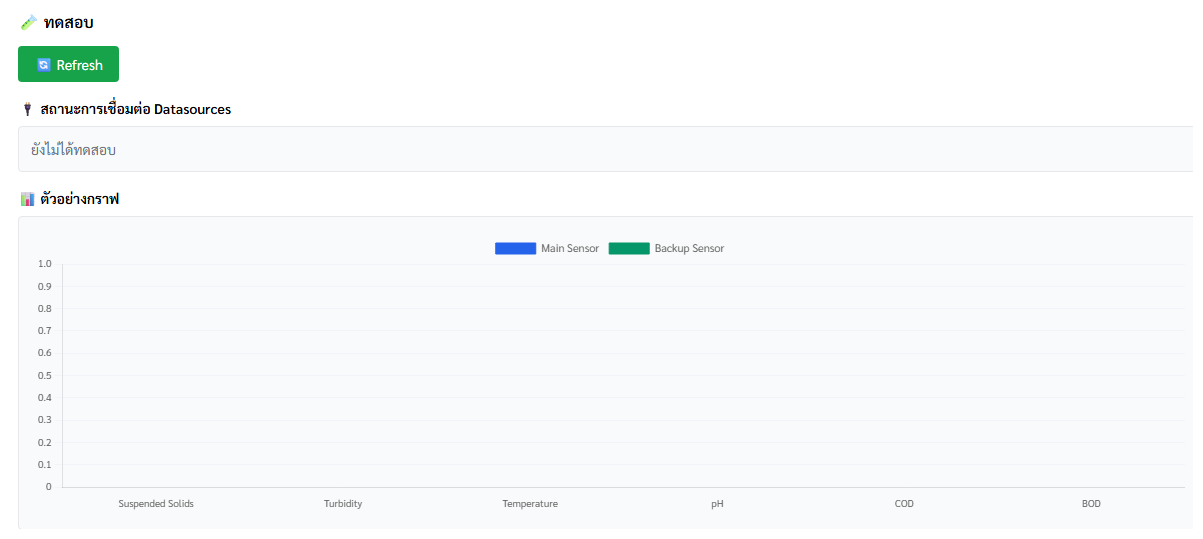

🧪 แท็บ Test — ตรวจสอบก่อนเชื่อ

แท็บนี้ไม่เปลี่ยนการตั้งค่าอะไรเลย ใช้ดูว่าระบบ "เห็น" อะไรอยู่ — เป็นที่ที่ควรมาเมื่อค่าบนจอดูไม่ถูก

• สถานะการเชื่อมต่อ Datasources — สรุปว่าแต่ละแหล่งติดต่อได้หรือไม่ พร้อมข้อความผิดพลาดจริง เป็นที่แรกที่ควรดูเมื่อค่าไม่ขึ้น
• ถ้าแหล่งข้อมูลติดต่อไม่ได้ ให้แจ้งผู้ดูแลระบบพร้อมข้อความผิดพลาดที่เห็น
• ตัวอย่างกราฟ — ดูหน้าตากราฟด้วยการตั้งค่าปัจจุบันก่อนนำขึ้นจอจริง
• ปุ่มรีเฟรชด้านบนดึงข้อมูลใหม่ทันทีโดยไม่ต้องรอรอบปกติ

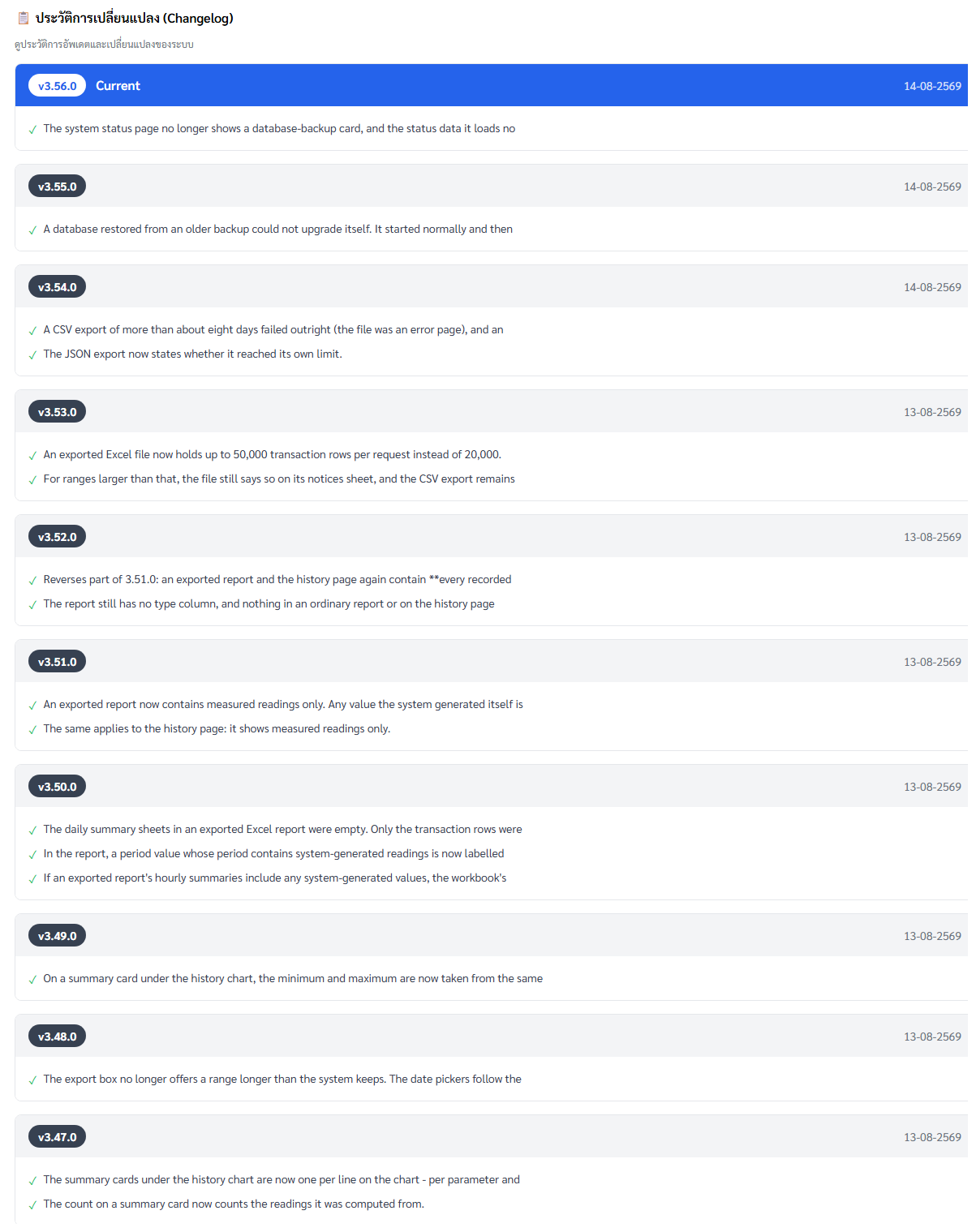

📋 แท็บ Changelog — ประวัติการอัปเดต

แสดงรายการเวอร์ชันและสิ่งที่เปลี่ยนในแต่ละรุ่น เรียงใหม่สุดไว้บน ใช้ตรวจว่าระบบที่ใช้อยู่เป็นรุ่นใด เวลาแจ้งปัญหาให้บอกเลขรุ่นนี้ไปด้วย

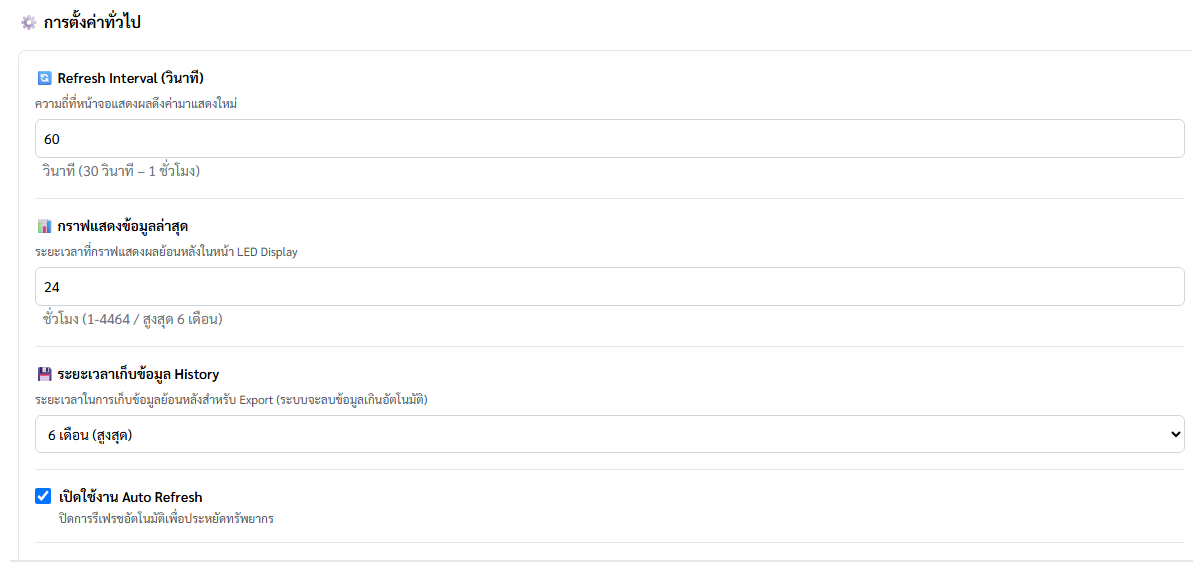

ค่าที่ใช้บ่อยในแท็บ General

บันทึกและนำการตั้งค่าไปใช้

• 💾 บันทึก — บันทึกทุกอย่างที่แก้ไว้ และแจ้งให้จอ LED โหลดค่าใหม่
• 📤 ส่งออก / 📥 นำเข้า — เก็บการตั้งค่าทั้งชุดเป็นไฟล์ไว้สำรอง หรือย้ายไปเครื่องอื่น
• 🔄 คืนค่า — ย้อนการตั้งค่ากลับเป็นค่าเริ่มต้นของระบบ

7. พารามิเตอร์และสูตรคำนวณ

อธิบายวิธีผูกค่าจากเครื่องวัดเข้ากับสิ่งที่แสดงบนจอ

โครงสร้าง

หนึ่ง พารามิเตอร์ (เช่น pH, COD) คือหนึ่งรายการที่แสดงบนจอ และผูกกับ แหล่งข้อมูล ได้ 1–3 แหล่ง เช่น เครื่องวัดหลักและเครื่องวัดสำรอง

สูตรคำนวณ

ใช้ x แทนค่าดิบที่ได้จากเครื่องวัด ถ้าไม่ต้องแปลงอะไรให้ใส่ x ไว้เฉย ๆ

8. ปัญหาที่พบบ่อย

กดที่หัวข้อเพื่อดูวิธีตรวจสอบ

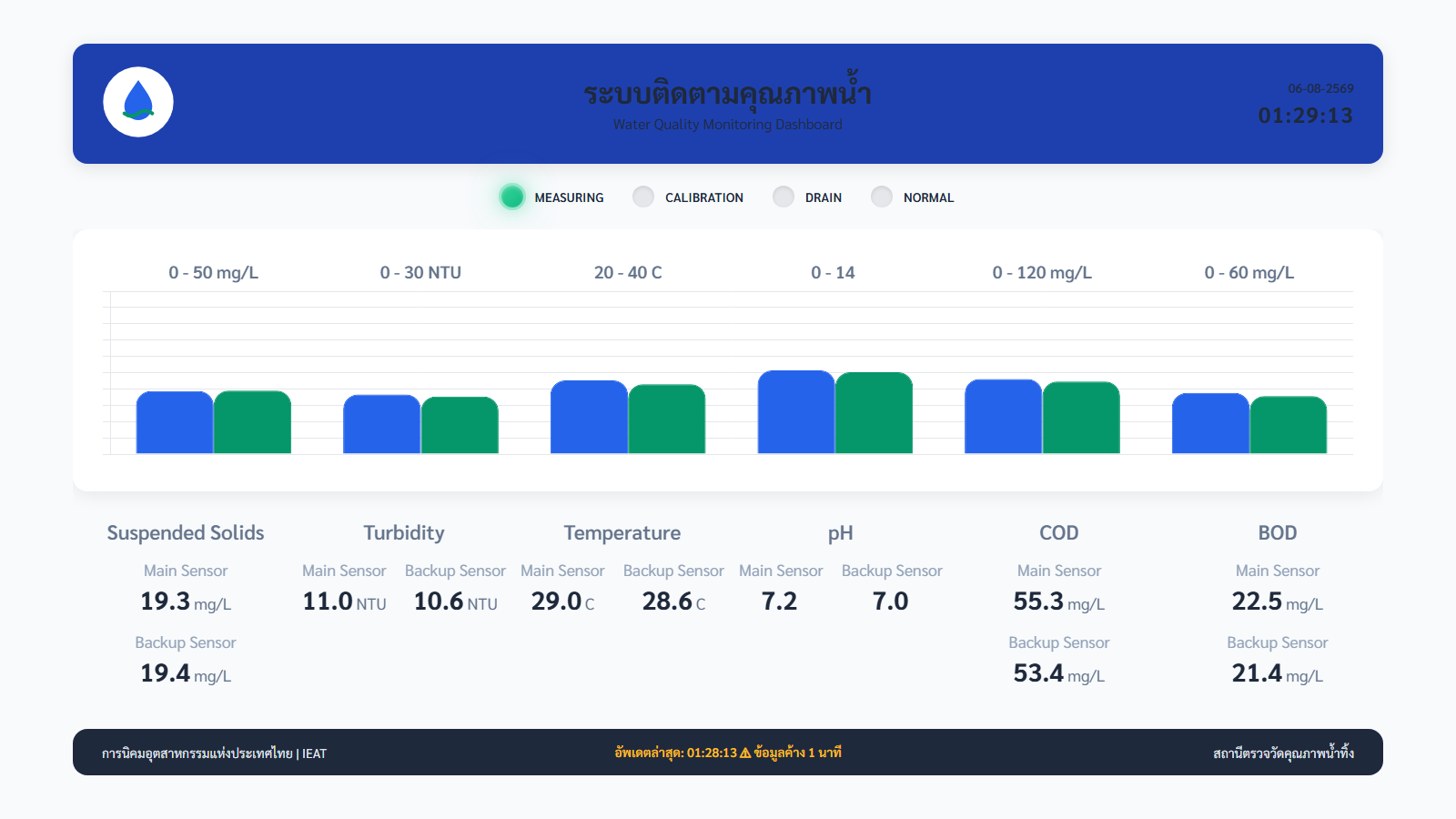

ใต้จอขึ้น ⚠ บอกว่าข้อมูลค้าง

ตัวเลขบนจอเป็นค่าล่าสุดที่ระบบได้รับ แต่ยังไม่มีข้อมูลใหม่เข้ามา ดูเวลาที่กำกับเพื่อรู้อายุของข้อมูล แล้วแจ้งผู้ดูแลระบบพร้อมเวลาที่เริ่มพบ ไม่ต้องรีสตาร์ตจอหรือแก้การตั้งค่าเอง

9. ข้อกำหนดและการขอความช่วยเหลือ

เบราว์เซอร์และจอแสดงผล

• ใช้เบราว์เซอร์รุ่นใหม่ (Chrome, Edge, Firefox) — แนะนำ Chrome หรือ Edge สำหรับเครื่องที่ต่อจอ LED
• เปิดหน้าจอแสดงผลค้างไว้ได้ต่อเนื่อง ระบบรีเฟรชข้อมูลเองไม่ต้องกด F5
• รองรับทั้งมือถือ แท็บเล็ต และจอใหญ่ ตัวอักษรย่อ/ขยายให้เองตามความกว้างจอ

เวลาแจ้งปัญหา ควรบอกข้อมูลเหล่านี้

• หน้าจอไหน และเวลาที่เริ่มพบปัญหา
• ชื่อพารามิเตอร์หรือแหล่งข้อมูลที่มีปัญหา
• ข้อความเตือนที่เห็นบนหน้าจอ (ถ้ามี) และภาพถ่ายหน้าจอ
• ผลจากหน้า สถานะระบบ ในขณะนั้น

พิมพ์คู่มือเป็นเล่ม / บันทึกเป็น PDF

1. กด 🖨️ พิมพ์ / บันทึก PDF ที่แถบด้านบน
2. ตั้ง ขนาดกระดาษ A4 · แนวตั้ง (Portrait) · Scale 100%
3. เปิด “กราฟิกพื้นหลัง” (Background graphics) — ถ้าไม่เปิด กล่องคำเตือนสีต่าง ๆ และเลขวงกลมกำกับภาพจะกลายเป็นสีขาวหมด อ่านยากขึ้นมาก
4. ปิด หัว/ท้ายกระดาษ (Headers and footers) ถ้าไม่ต้องการ URL ติดไปด้วย — แต่ถ้าอยากได้ เลขหน้า ให้เปิดไว้ เพราะเลขหน้ามาจากส่วนนี้ของเบราว์เซอร์
5. เลือกเครื่องพิมพ์เพื่อพิมพ์ หรือเลือก Save as PDF / บันทึกเป็น PDF เพื่อเก็บไฟล์
